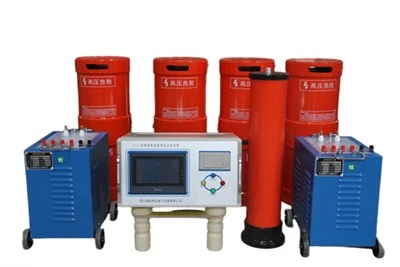

HMCXZW 300KV PD Bezpłatny system rezonansowy AC Goldhome

HMCXZW-300 kVA 300 kV rezonansowy system testowy prądu przemiennego bez wyładowań częściowych,w którym zasilacz z konwersją częstotliwości-wyładowań swobodnych jest głównym elementem kompletnego systemu testowego. Ten system testowy jest odpowiedni dla:

1.1 Badania napięcia indukcyjnego wytrzymywanego i wyładowań niezupełnych transformatorów mocy.

1.2 Próby wytrzymywania napięcia przemiennego i wyładowań niezupełnych przekładników prądowych i innych urządzeń.

1.3 Testy napięcia wytrzymywanego prądem zmiennym na kablach zasilających.

1.4 Testowanie napięcia przemiennego GIS (rozdzielnicy izolowanej gazem).

1.5 Testowanie napięcia wytrzymywanego prądem zmiennym urządzeń pojemnościowych, takich jak wyłączniki automatyczne, przełączniki izolacyjne, izolatory i przepusty.

1.6 Testowanie napięcia wytrzymywanego przy częstotliwości sieciowej dużych-zespołów prądotwórczych.

1.7 Zasilacz do testowania-dużych sieci uziemiających.

• 1 Znamionowe napięcie wejściowe: trójfazowe-AC 400 V ±10%, 50 Hz

  2 Znamionowa moc wyjściowa: jedno-fazowa 300 kW

  3 Zakres częstotliwości wyjściowej: 20 Hz do 300 Hz, płynna regulacja

  4 Znamionowe napięcie wyjściowe: 0 do 350 V, płynnie regulowane

  5 Znamionowy prąd wyjściowy: 0 do 857 A, płynnie regulowany

  6 Niestabilność częstotliwości: mniejsza lub równa 0,05%

  7 Niestabilność napięcia: mniejsza lub równa 1,0%

  8 Zniekształcenia nieliniowe: mniejsze lub równe 1%

  9 Częściowe wyładowanie: mniejsze lub równe 10 pC (mierzone po-stronie wysokiego napięcia transformatora- podwyższającego napięcie)

  10 Warunki pracy: Temperatura: –10 stopni do +45 stopni; Wilgotność: 10–90% wilgotności względnej; Wysokość: mniejsza lub równa 1000 metrów

  11 Metoda chłodzenia: Wymuszone chłodzenie powietrzem

  12 Wymiary: 1800 × 800 × 1800

  13 Waga: 1500 kg

  14 Poziom hałasu: < 85 dB

1. Doskonała równoważność. Urządzenie generuje falę sinusoidalną z minimalnymi zniekształceniami. Współczynnik zniekształcenia przebiegu wynosi<3%.

2. Sterowanie światłowodowe-służy do całkowitego odizolowania obwodów sterujących wysokiego-i niskiego-napięcia.

3. To bezpieczne i niezawodne urządzenie jest wyposażone w wiele funkcji zabezpieczających, w tym: zabezpieczenie przed przebiciem wyładowczym, zabezpieczenie przed przepięciem, zabezpieczenie przed zwarciem-na wyjściu, zabezpieczenie-punktu zerowego- zasilania, zabezpieczenie obwodu wzmacniającego ramienia mostka i zabezpieczenie krzywej mocy.

4. Źródło sygnału generowane jest przez dedykowany chip i kontrolowane przez mikrokomputer, co zapewnia wysoką stabilność częstotliwości wyjściowej aż do 0,01 Hz.

5. Napięcie wyjściowe o zmiennej-częstotliwości jest kontrolowane przez-szybki mikrokomputer firmy TI, przy czym napięcie wyjściowe jest niestabilne<1%.
