Przegląd produktu

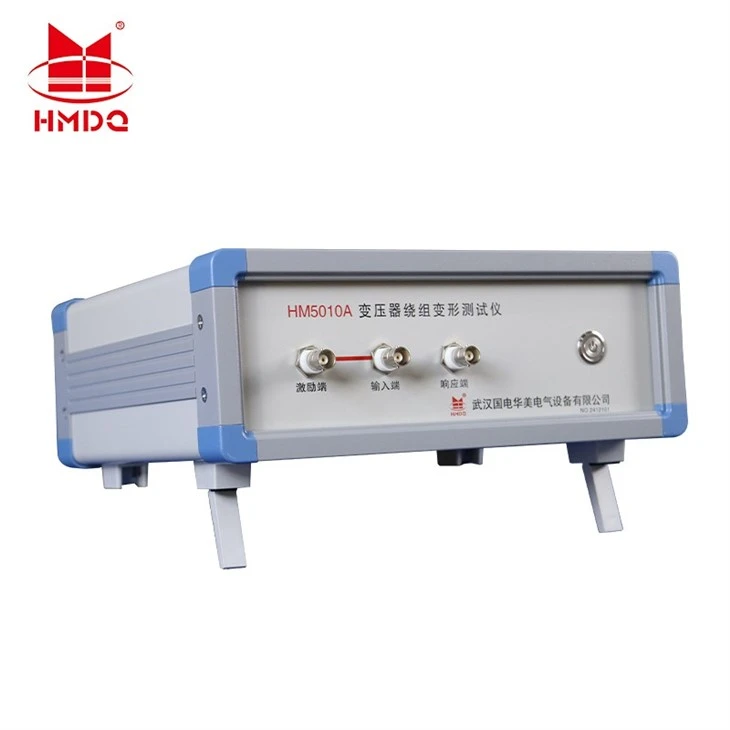

Analizator odpowiedzi częstotliwościowej HM5010 jest stosowany w transformatorach mocy o napięciu 66 kV i wyższym oraz innych transformatorach specjalnego przeznaczenia. Transformator mocy jest nieuchronnie podatny na impulsy różnego-prądu zwarciowego lub kolizje fizyczne w procesie pracy i transportu, a uzwojenia transformatora mogą utracić stabilność pod wpływem potężnej siły elektro-dynamicznej wywieranej przez taki prąd zwarciowy, co może skutkować trwałymi odkształceniami, takimi jak lokalne zniekształcenia, pęcznienie lub przemieszczenie, i poważnie wpływać na bezpieczną pracę transformatora. Odkształcenia uzwojeń transformatora mierzy się metodą analizy odpowiedzi częstotliwościowej zgodnie z normą krajową DL/T911-2016/IEC60076-18 dla energetyki, tj. wykrywa się charakterystykę odpowiedzi amplitudowo-częstotliwościowej każdego uzwojenia transformatora i dokonuje pionowego lub poziomego porównania wyniku detekcji, aby ocenić możliwe odkształcenie uzwojenia transformatora na podstawie zmiany charakterystyk odpowiedzi amplitudowo-częstotliwościowej.
Funkcje produktów
- Użyj platformy Windows kompatybilnej z Windows 2000/Windows XP/Windows7/windows8/Windows10/Windows11.
- Użyj bazy danych, aby zapisać dane testowe i zapewnić zwięzłe i łatwe zarządzanie danymi.
- Możliwość jednoczesnego załadowania 9 krzywych i automatycznego obliczenia parametrów każdej krzywej oraz zdiagnozowania odkształceń uzwojeń w celu uzyskania wniosków z diagnostyki referencyjnej.
- Funkcja zarządzania oprogramowaniem jest potężna i uwzględnia w pełni zapotrzebowanie na użytkowanie witryny. Dane pomiarowe są automatycznie zapisywane i eksportowane do postaci raportu z testu w wersji Word (wymagana instalacja odpowiedniego oprogramowania Office) lub raportu ze zdjęciem JPG, aby ułatwić użytkownikowi eksport raportu z testu.
- Oprogramowanie ma charakterystyczną, humanizowaną funkcję. Warunki pomiarowe to w większości opcje, które eliminują potrzebę wielu wejść i ułatwiają obsługę.
- Oprogramowanie charakteryzuje się wysokim stopniem inteligencji. Wystarczy kliknąć jeden klawisz, aby zakończyć wszystkie pomiary po podłączeniu sygnałów wejściowych i wyjściowych.
- Interfejs oprogramowania jest zwięzły, żywy i praktyczny.
Parametr produktu
- Prędkość pomiaru: 1 min- 2 min dla uzwojenia jednofazowego-
- Napięcie wyjściowe: Vpp-25V, automatyczne dostosowywanie podczas testu
- Impedancja wyjściowa: 50Ω
- Impedancja wejściowa: 1MΩ (kanał odpowiedzi jest zbudowany z rezystancją dopasowującą 50Ω)
- Zakres przemiatania częstotliwości: 10 Hz-2 MHz
- Dokładność częstotliwości: 0,001%
- Sposób przemiatania częstotliwości: liniowy lub logarytmiczny, interwał przemiatania częstotliwości i liczba punktów przemiatania są dowolnie ustawiane
- Wyświetlanie krzywej: krzywa amplitudy-częstotliwości
- Szerokość zakresu dynamiki pomiaru: -100dB~20dB
- Napięcie zasilania: AC100-240V 50/60Hz (zalecane użycie adaptera DC12V)
Przepływ operacji systemu
- Kolektor gruntowy
- Podłączyć uzwojenie kolektora i transformatora
- Podłącz kolektor i komputer
- Uruchom komputer
- Włącz kolektor
- Zaloguj się oprogramowaniem
- Informacje wejściowe
- Wybierz częstotliwość końcową-i dostosuj parametr testowy
- Wybierz uzwojenie
- Rozpocznij testowanie
- Wymienić uzwojenie testowe
- Wybierz uzwojenie
- Rozpocznij test
- Powtarzaj powyższy proces, aż wszystkie testy uzwojenia zostaną zakończone
- Analizuj dane
- Eksportuj raport
- Wyłącz oprogramowanie
- Wyłącz kolektor
- Odłącz kolektor i komputer
- Usuń uzwojenie transformatora
- Test zakończony.
