Hej wszystkim, tu Jake z AB Electrical Testing Instruments. Dzisiaj zajmujemy się pytaniem, które stale pojawia się w naszej pracy: Czy 3-fazowy tester współczynnika zwojów transformatora TTR (Turns Ratio) faktycznie radzi sobie w środowiskach wysokiego napięcia? Jeśli grasz w konserwację sieci energetycznej, podstacji lub transformatora przemysłowego, na pewno o tym myślałeś, ponieważ pomieszczenia wysokiego napięcia nie są Twoim przeciętnym warsztatem. Mówimy o napięciach 11 kV, 33 kV, a nawet 132 kV i wyższych, gdzie każdy element wyposażenia musi być niezawodny, bezpieczny i wystarczająco dokładny, aby utrzymać włączone światła (i uniknąć stresu związanego z nieplanowaną awarią). Rozłóżmy to na czynniki pierwsze, bez sztywnego żargonu inżynieryjnego, od którego szklą się oczy.
Najpierw przejdźmy na tę samą stronę o tym, co robi 3-fazowy tester TTR, po prostu szybko. Sprawdza współczynnik zwojów pomiędzy uzwojeniem pierwotnym i wtórnym transformatora, prawda? Jest to kwestia zadecydowania, ponieważ nieprawidłowe przełożenie oznacza, że transformator pracuje poza specyfikacjami projektowymi, co może prowadzić do przegrzania, uszkodzenia izolacji, a nawet katastrofalnej awarii. Transformatory wysokiego napięcia to najważniejsze elementy sieci — podnoszą napięcie w przypadku przesyłu na duże odległości, a następnie obniżają je do zastosowań komercyjnych i mieszkaniowych. Jeśli ich TTR jest wyłączony, jakość zasilania jest ograniczona, a przestoje trwają dziesiątki tysięcy (może miliony). Zatem pytanie nie brzmi tylko „czy można go używać”, ale „czy można go używać prawidłowo, nie powodując problemów przy takim ustawieniu wysokiego napięcia?”
Zacznijmy od największej przeszkody w środowiskach wysokiego napięcia: izolacji elektrycznej i bezpieczeństwa. Pomieszczenia te są zalewane wysokim napięciem, więc każdy przyniesiony sprzęt testowy musi być tak zbudowany, aby sobie z tym poradzić, a nie tylko podłączony do gniazdka elektrycznego. Dobre 3-fazowe testery TTR (takie jak te, które projektujemy w AB) mają wbudowaną izolację, która izoluje obwody testowe od strony wysokiego napięcia transformatora. Oznacza to, że po podłączeniu przewodów do zacisków transformatora 132 kV sam tester nie podaje tak wysokiego napięcia z powrotem do laptopa ani obsługującego go technika. Czekaj, ale czy to wystarczy? Niektóre tanie, podstawowe testery TTR rezygnują z izolacji, więc są przeznaczone tylko do użytku w pomieszczeniach o niskim napięciu — nigdy nie trzeba byłoby ciągnąć jednego do podstacji, aby przetestować transformator wysokiego napięcia. Jednak dostarczane przez nas wysokiej jakości 3-fazowe modele TTR są przeznaczone do pracy w środowiskach CAT IV lub nawet CAT V, które są specjalnie zaprojektowane do pracy pod wysokim napięciem na zewnątrz lub w podstacjach. To nie tylko liczba; CAT V oznacza, że mogą wytrzymać przejściowe przepięcia spowodowane przełączaniem lub wyładowaniami atmosferycznymi bez smażenia obwodów, co nie podlega negocjacjom w przestrzeniach wysokiego napięcia.
Dalej: dokładność. Podczas testowania transformatora trójfazowego konieczne jest zachowanie dokładnych proporcji we wszystkich trzech fazach — nawet 0,5% rozbieżność między fazami jest sygnałem ostrzegawczym. Jednak przy ustawieniach wysokiego napięcia występuje szum elektryczny otoczenia. Pomyśl o tym: podstacja jest pełna innego sprzętu, który brzęczy, tworząc zakłócenia elektromagnetyczne (EMI), które mogą zakłócać odczyty testowe. Tester TTR z niższej półki otrzyma tutaj niepotrzebne dane, ponieważ nie ma odpowiedniego filtrowania szumów. Nasze 3-fazowe testery TTR wykorzystują różnicowe przetwarzanie sygnału i ekranowane przewody pomiarowe, aby przeciąć ten szum, więc nawet w podstacji 132 kV otrzymujesz wiarygodne, powtarzalne odczyty w ciągu kilku sekund. Klienci testowali te jednostki obok siebie ze starymi, starszymi narzędziami TTR w podstacji 220 kV i nasi wykryli 0,3% rozbieżności fazowej, którą przeoczyły stare narzędzia – coś, co doprowadziłoby do niezrównoważonego obciążenia i przegrzania transformatora. To jest prawdziwa zaleta: tester nie działa tylko w przestrzeniach pod wysokim napięciem, ale działa na tyle dobrze, że faktycznie zapobiega problemom.
Czekaj, ale co z protokołami testowania specyficznymi dla transformatorów wysokiego napięcia? Większość transformatorów wysokiego napięcia jest zanurzona w oleju, prawda? Są duże, nieporęczne i często instalowane w odległych podstacjach, w których źródła zasilania mogą być ograniczone. Nasze 3-fazowe testery TTR są przenośne — działają na akumulatorach litowo-jonowych, które wytrzymują ponad 8 godzin, więc nie trzeba ciągnąć generatora na miejsce. To zmienia zasady gry, ponieważ wiele odległych podstacji nie ma łatwo dostępnego źródła prądu przemiennego. Ponadto mogą testować zarówno transformatory podwyższające, jak i obniżające napięcie, co jest dokładnie tym, co można znaleźć w sieciach przesyłowych wysokiego napięcia. Ale czekaj, testowanie TTR to tylko część pełnej kontroli stanu transformatora, prawda? Nie chcesz zatrzymywać się na samych przełożeniach. Dlatego w naszym katalogu znajdują się inne narzędzia, które doskonale współpracują z 3-fazowymi testerami TTR do konserwacji transformatorów wysokiego napięcia. Na przykład tester pomiaru impedancji zwarcia transformatora pozwala sprawdzić odkształcenie uzwojenia, kolejną krytyczną usterkę w transformatorach wysokiego napięcia, która może ujawnić się po zwarciu. Posiadamy również tester strat dielektrycznych transformatora do pomiaru jakości izolacji, co jest niezwykle ważne, ponieważ wysokie napięcie może szybko zestarzeć izolację. Jeśli przeprowadzasz pełny audyt transformatora sieciowego wysokiego napięcia, posiadanie testera TTR i innych narzędzi oznacza, że uwzględnisz wszystkie podstawy.
Ale poczekaj, są tu zastrzeżenia. Nie można po prostu podejść do dowolnego transformatora wysokiego napięcia ze starym 3-fazowym testerem TTR i ujdzie to na sucho. Najpierw należy upewnić się, że zakres napięcia testera odpowiada napięciu znamionowemu transformatora. Tester o napięciu znamionowym do 50 kV nie będzie działał z transformatorem 132 kV – proste. Po drugie, należy przestrzegać procedur blokowania/oznaczania (LOTO), nawet w przypadku wbudowanej izolacji testera. Praca pod wysokim napięciem jest zawsze niebezpieczna, dlatego tester jest narzędziem, a nie zamiennikiem odpowiednich protokołów bezpieczeństwa. Po trzecie, musisz regularnie kalibrować tester. W środowiskach wysokiego napięcia wahania temperatury (zewnętrzne podstacje nagrzewają się bardzo gorąco latem i zamarzają zimą) mogą mieć wpływ na kalibrację, dlatego coroczna (lub nawet półroczna) kalibracja nie podlega negocjacjom, aby zapewnić dokładność odczytów. Oferujemy usługi kalibracji dla wszystkich naszych testerów, więc nie musisz tego rozwiązywać samodzielnie.
Kolejne częste pytanie: czy można przetestować transformatory pod napięciem za pomocą 3-fazowego testera TTR w środowiskach wysokiego napięcia? Czekaj, większość testów TTR przeprowadza się na transformatorach pozbawionych napięcia, prawda? Ponieważ testowanie transformatorów pod napięciem jest znacznie bardziej niebezpieczne i trudniej jest uzyskać dokładne odczyty ze względu na aktywne napięcie. Istnieją jednak zaawansowane testery TTR (w tym nasze modele), które mogą przeprowadzać testy TTR pod napięciem przy niskich prądach, co jest przydatne do szybkich kontroli transformatorów wysokiego napięcia pod napięciem bez ich wyłączania. To ogromny plus dla operatorów sieci, ponieważ każda minuta wyłączenia transformatora oznacza utratę przychodów. Nasza funkcja testowania TTR na żywo pozwala uzyskać odczyt współczynnika bez przerywania usługi, pod warunkiem przestrzegania wskazówek bezpieczeństwa. Mieliśmy klienta użyteczności publicznej w Teksasie, który korzystał z tej funkcji podczas szczytowego zapotrzebowania w lecie, unikając planowanych przestojów, które kosztowałyby go utratę przychodów o ponad 100 tys. dolarów. To ten rodzaj rzeczywistej wartości, która sprawia, że warto zainwestować w dobry 3-fazowy tester TTR, nawet w przypadku prac pod wysokim napięciem.
Poczekaj, porozmawiajmy o długotrwałym użytkowaniu w trudnych warunkach wysokiego napięcia. Podstacje są zakurzone, wilgotne i narażone na działanie czynników atmosferycznych, dlatego sprzęt testowy musi być trwały. Nasze 3-fazowe testery TTR mają stopień ochrony IP65, co oznacza, że są pyłoszczelne i wytrzymują zraszanie wodą, co doskonale sprawdza się w podstacjach zewnętrznych. Wysyłaliśmy jednostki do zakładów górniczych (które posiadają transformatory wysokiego napięcia w swoich zakładach przeróbczych) i do farm wiatrowych, gdzie kurz i wiatr stanowią stały problem, a mimo to po latach użytkowania nadal działają bez zarzutu. Porównaj to z tanimi testerami, które zaczynają działać nieprawidłowo po miesiącu pracy w zapylonym środowisku — nasze urządzenia są stworzone do tego zadania.
A teraz rozwiążmy mit, który ciągle słyszę: „Potrzebuję ogromnego, nieporęcznego testera laboratoryjnego, aby pracować w przestrzeniach pod wysokim napięciem”. To już po prostu nieprawda. Nowoczesne testery 3-fazowe TTR są na tyle kompaktowe, że mieszczą się w plecaku narzędziowym, a kolorowy ekran dotykowy umożliwia łatwą obsługę nawet w rękawicach roboczych. Aby je obsługiwać, nie jest wymagane wykształcenie z zakresu elektrotechniki — nasz zespół pomocy technicznej zapewnia szkolenia na miejscu dla wszystkich klientów, więc nawet technicy z 5-letnim doświadczeniem w podstacji mogą nauczyć się obsługi testera w 30 minut. To ważne, bo w terenie nie ma czasu na przeczytanie 100-stronicowego podręcznika.

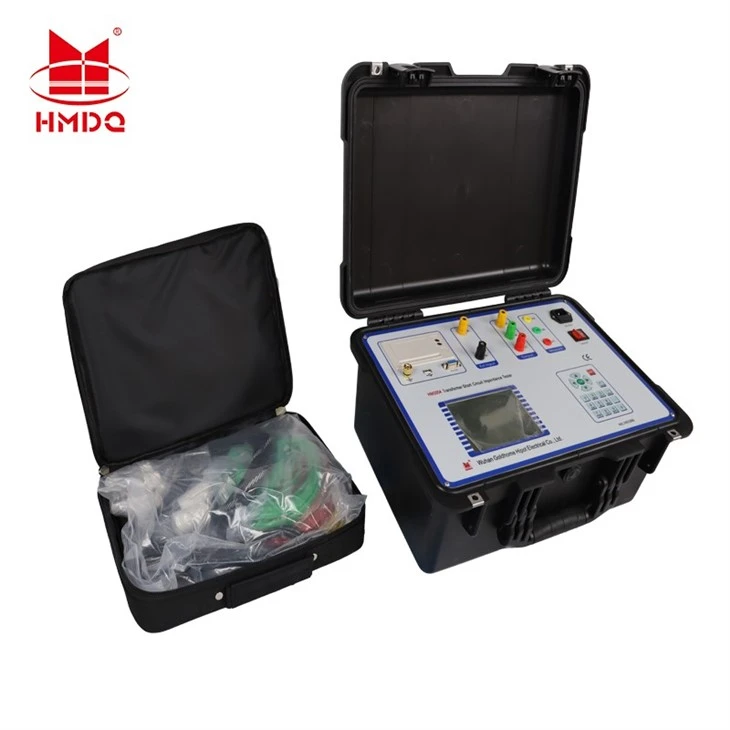

A co z parowaniem z innym sprzętem testowym do prac pod wysokim napięciem? Załóżmy, że przeprowadzasz pełną ocenę stanu transformatora 220 kV. Najpierw należy przeprowadzić test TTR, aby sprawdzić współczynnik uzwojenia, a następnie użyć przyrządu do pomiaru impedancji zwarcia, który mamy w zestawie, aby sprawdzić odkształcenie uzwojenia, oraz w pełni automatycznego testera strat dielektrycznych, aby sprawdzić stan izolacji. Wszystkie one współpracują z naszymi 3-fazowymi testerami TTR, aby dać pełny obraz stanu transformatora, który ma kluczowe znaczenie w przypadku elementów wysokiego napięcia, których wymiana kosztuje miliony. To jak pójście do lekarza – nie robisz tylko jednego badania, ale dostajesz panel, który sprawdza, czy wszystko działa. To samo dotyczy transformatorów wysokiego napięcia.
Przejdźmy teraz do prawdziwych danych, które to potwierdzą. Niedawno przeprowadziliśmy badanie z regionalną spółdzielnią energetyczną, która obsługuje ponad 150 transformatorów wysokiego napięcia na północno-zachodnim wybrzeżu Pacyfiku. Korzystali ze starych testerów TTR, które były znamionowe tylko dla napięcia do 34,5 kV, więc po przejściu na nasze 3-fazowe testery TTR (napięcie znamionowe do 230 kV) zaobserwowali skrócenie czasu testowania każdego transformatora o 92% i wykryli 4 ukryte usterki w swojej flocie wysokiego napięcia w ciągu 12 miesięcy. Awarie te doprowadziłyby do nieplanowanych przestojów, które dotknęłyby łącznie ponad 10 000 klientów. To nie tylko zwycięstwo sprzętu – to zwycięstwo niezawodności i zaufania klientów.
Ale poczekaj, nadal istnieją granice. Jeśli pracujesz z transformatorami ultrawysokiego napięcia (UHV), np. 500 kV i więcej, może być konieczne użycie specjalistycznego testera TTR przystosowanego do tego zakresu napięcia, ale nawet nasze standardowe 3-fazowe modele TTR wysokiego napięcia działają doskonale w przypadku 99% używanych obecnie transformatorów wysokiego napięcia (11 kV do 230 kV). W przypadku zastosowań UHV możemy również pomóc w znalezieniu odpowiedniego sprzętu niestandardowego, więc nie jest tak, że mamy tylko jeden rozmiar pasujący do wszystkich.
Wróćmy teraz do pierwotnego pytania: czy 3-fazowy tester współczynnika zwojów transformatora TTR może być używany w środowiskach wysokiego napięcia? Krótka odpowiedź brzmi: tak, ale tylko pod warunkiem, że wybierzesz odpowiedni tester, będziesz przestrzegać protokołów bezpieczeństwa i prawidłowo go używać. Stare, tanie urządzenia w kiepskiej plastikowej obudowie? Nie, te są przeznaczone do warsztatów niskonapięciowych. Wytrzymałe, izolowane, filtrujące hałas i przenośne, które produkujemy w AB? Absolutnie — są stworzone dokładnie do tego zadania.
Jeśli jesteś technikiem podstacji, kierownikiem ds. utrzymania ruchu u operatora sieci lub kierownikiem zakładu przemysłowego zajmującego się transformatorami wysokiego napięcia, nie musisz zadowalać się sprzętem, który działa „przez większość czasu”. Nasze trójfazowe testery TTR są rygorystycznie testowane w środowiskach wysokiego napięcia w połączeniu z innymi niezbędnymi narzędziami, takimi jak analizator materiałów transformatora do sprawdzania jakości materiału rdzenia oraz tymi, o których wspomniałem wcześniej, aby mieć pewność, że otrzymujesz najdokładniejsze odczyty. Oferujemy również elastyczne opcje finansowania, dzięki czemu nie musisz wpłacać z góry ogromnej kwoty ryczałtowej na modernizację sprzętu testowego.
Jeśli chcesz porozmawiać o modernizacji sprzętu do testowania transformatorów wysokiego napięcia, skontaktuj się z naszym zespołem tutaj — jesteśmy tutaj, aby odpowiedzieć na wszystkie Twoje pytania, niezależnie od tego, czy testujesz transformator dystrybucyjny 33 kV, czy zespół przesyłowy 220 kV. Nie czekaj, aż wystąpi usterka, aby zdać sobie sprawę, że Twój sprzęt testowy nie jest w stanie sprostać zadaniu.
Referencje
- IEEE Std C57.12.90-2015, „Standardowy kod testowy dla zanurzonych w cieczy transformatorów rozdzielczych, mocy i regulacyjnych”
- Wytyczne Krajowej Rady Bezpieczeństwa Elektrycznego (NESB) dotyczące sprzętu do testowania podstacji wysokiego napięcia
- Raport z testów wewnętrznych firmy AB Electrical Testing Instruments: Wydajność 3-fazowego testera TTR w środowiskach podstacji 132 kV (2023)
- Stowarzyszenie ds. konserwacji sieci elektroenergetycznej (PGMA) „Najlepsze praktyki w zakresie monitorowania stanu transformatorów na rok 2022”
