Jeśli pracujesz w dystrybucji energii, wiesz, że jednostki przesyłowe sieci (GTU) są niedocenianymi końmi pociągowymi twoich podstacji. Bezpiecznie przesyłają prąd wysokiego napięcia przez dzielnice, fabryki i infrastrukturę krytyczną, więc ich niezawodność nie podlega negocjacjom. Dlatego ich testowanie, w szczególności testy wyładowań niezupełnych (PD) i napięcia przemiennego, jest tak krytycznym krokiem w kontroli jakości. Jako dostawca sprzętu testującego jedno pytanie, które otrzymujemy częściej niż jakiekolwiek inne, brzmi: „Jaka jest dokładność systemu testowego GTU PD AC Hipot?” Krótka odpowiedź nie jest uniwersalna, ponieważ dokładność zależy od sposobu kalibracji systemu, sposobu jego wdrożenia i standardów, które spełnia. Dzisiaj wyjaśniam, co tak naprawdę oznacza dokładność dla tych systemów testowych, jak wypada nasz sprzęt i dlaczego ta dokładność ma znaczenie dla bezpieczeństwa podstacji.
Na początek przełamujmy żargon: testy wyładowań niezupełnych mierzą drobne, niewidoczne wyładowania elektryczne, które tworzą się wewnątrz lub na powierzchni izolacji GTU. Wyładowania te są wczesnym sygnałem ostrzegawczym awarii izolacji, która może prowadzić do nieplanowanych przestojów, uszkodzenia sprzętu, a nawet niebezpiecznych wyładowań łukowych. Tymczasem test wysokiego napięcia AC przykłada napięcie wyższe niż znamionowe napięcie robocze GTU, aby przetestować jego izolację i potwierdzić, że radzi sobie ona z rzeczywistymi warunkami sieci. Dokładność nie polega tu tylko na prawidłowym ustaleniu numeru, ale na zaufaniu temu numerowi przy podejmowaniu kluczowych decyzji: czy ten GTU nadaje się do serwisu, czy też wymaga naprawy lub wymiany?
W naszej firmie spędziliśmy dekadę na udoskonalaniu systemów testowych GTU, a dokładność zaczyna się od podstawowego sprzętu. Na przykład projektowany przez nas wysokonapięciowy tester hipopotamów GTU AC wykorzystuje precyzyjne przetworniki napięcia i czujniki prądu o dokładności klasy 0,2 zgodnie z normami IEC. Poczekaj, wyjaśnijmy tę klasę: czujnik klasy 0,2 oznacza, że jego błąd pomiaru nie przekracza 0,2% wartości pełnej skali. Dla układu wysokiego napięcia 200 kVA i 500 kV AC oznacza to błąd pomiaru napięcia wynoszący zaledwie 1 kV w całym zakresie testowym. To ogromna różnica w porównaniu z tańszymi systemami, które mogą mieć czujniki klasy 0,5, które wprowadzałyby błąd do 2,5 kV w pełnej skali. W przypadku podstacji pracujących przy napięciu 345 kV lub wyższym ten margines błędu może oznaczać różnicę między zaliczeniem GTU z niewielkim, możliwym do naprawienia uszkodzeniem izolacji a pominięciem wady prowadzącej do katastrofalnej awarii.
Ale dokładność to nie tylko czujniki napięcia – dotyczy to także dokładności pomiaru wyładowań niezupełnych. Testowanie wyładowań niezupełnych wymaga wykrycia sygnałów tak małych jak pikokulomby (pC), a nawet niewielkie ilości szumu elektrycznego z systemu testowego mogą zniekształcić odczyty. Właśnie dlatego zbudowaliśmy nasz sprzęt tak, aby redukować szum tła do poziomu poniżej 5 pC, czyli znacznie poniżej progu wykrywania początkowej choroby Parkinsona. Jeśli poziom szumów w systemie wynosi 20 pC lub więcej, możesz przeoczyć małe sygnały wyładowań niezupełnych, które wcześnie sygnalizują degradację izolacji. Dla zespołów zajmujących się konserwacją podstacji oznacza to bardziej reaktywne naprawy zamiast proaktywnych modernizacji, które w dłuższej perspektywie kosztują znacznie więcej. Oferujemy również sprzęt testowy PD GTU o bardzo niskim poziomie hałasu do podstacji, który został specjalnie zaprojektowany do stosowania w ruchliwych środowiskach podstacji, gdzie hałas tła powodowany przez inne urządzenia może być wysoki. System ten wykorzystuje zaawansowane algorytmy ekranowania i przetwarzania sygnału w celu oddzielenia sygnałów wyładowań niezupełnych od szumu, zapewniając dokładność pomiarów nawet w najbardziej wymagających ustawieniach.

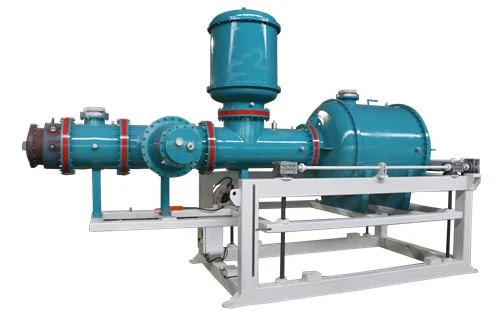

Kolejnym kluczowym czynnikiem wpływającym na dokładność jest zgodność z międzynarodowymi standardami. System testowy jest tak dobry, jak standardy, zgodnie z którymi jest zbudowany, a oferowany przez nas system testowy wysokiego napięcia PD GTU zgodny z IEC 60270 jest skalibrowany bezpośrednio zgodnie z IEC 60270, światowym standardem pomiaru wyładowań niezupełnych. Norma IEC 60270 określa ścisłe wytyczne dotyczące sposobu przeprowadzania testów wyładowań niezupełnych, sposobu wykonywania pomiarów i tego, jakie poziomy wyładowań niezupełnych są akceptowalne dla różnych typów sprzętu. Wiele tańszych systemów testowych dostępnych na rynku twierdzi, że przeprowadza testy wyładowań niezupełnych, ale nie są one skalibrowane zgodnie z normą IEC 60270, co oznacza, że ich pomiary mogą nie być porównywalne z wzorcami branżowymi. Na przykład, jeśli przetestujesz GTU z niezgodnym systemem i uzyskasz odczyt WNZ wynoszący 15 pC, możesz pomyśleć, że mieści się to w akceptowalnych granicach, ale system zgodny z IEC 60270 może wykazać, że ten sam odczyt wynosi w rzeczywistości 25 pC – powyżej progu dla nowego sprzętu. Ta rozbieżność może prowadzić do kosztownych błędów w planowaniu konserwacji.
Kalibracja to kolejna często pomijana część dokładności. Nawet najlepsze czujniki z czasem będą się zmieniać, jeśli nie będą regularnie kalibrowane, co może zafałszować wyniki testu. Nasze systemy zaprojektowano tak, aby były łatwe w kalibracji, a wbudowane interfejsy kalibracyjne umożliwiają przeprowadzanie corocznych kalibracji bez specjalistycznego sprzętu innych firm. Oferujemy również wsparcie w zakresie kalibracji na miejscu dla klientów, którzy nie mają czasu ani zasobów, aby zrobić to samodzielnie. Na przykład, jeśli testujesz GTU w odległej podstacji, możesz skorzystać z naszego przenośnego modułu kalibracyjnego, aby sprawdzić dokładność systemu na miejscu, zamiast konieczności wysyłania sprzętu z powrotem do fabryki. Oszczędza to czas i skraca przestoje w operacjach testowych, co jest dużą zaletą dla zespołów konserwacyjnych, które pracują według napiętych harmonogramów.
Porozmawiajmy o typowym scenariuszu, aby spojrzeć na to z odpowiedniej perspektywy. Załóżmy, że jesteś kierownikiem ds. konserwacji w podstacji miejskiej i musisz przetestować 10 jednostek GTU po roku intensywnego użytkowania. Jeden system to podstawowy tester wysokiego napięcia AC bez możliwości wyładowań wyładowań niezupełnych, drugi to niezgodny system hipot PD z czujnikami klasy 0,5 i szumem 20 pC, a trzeci to nasz system zgodny z normą IEC 60270 z czujnikami klasy 0,2 i szumem 4 pC. Oto, co może się wydarzyć: w systemie podstawowym wynik pozytywny/negatywny występuje tylko dla napięcia wysokiego, więc pomijany jest mały sygnał PD w jednym GTU, który dopiero zaczyna się pogarszać. Rok później GTU ulega awarii, powodując 12-godzinną przestój i kosztując szacunkowo 50 000 dolarów w postaci utraconych przychodów i napraw. W przypadku systemu niezgodnego możesz wykryć sygnał wyładowań niezupełnych, ale odczyt jest błędny o 10 pC, więc decydujesz się na przywrócenie GTU do użytku, zamiast go wymieniać. Ponownie ulega awarii w ciągu sześciu miesięcy, co prowadzi do takich samych kosztownych przestojów. Dzięki naszemu systemowi wykrywasz dokładny odczyt wyładowań niezupełnych wynoszący 18 pC, co mieści się w dopuszczalnym limicie dla pracujących jednostek GTU zgodnie z normą IEC 60270, więc możesz kontynuować jego monitorowanie i wychwycić degradację, zanim nastąpi awaria. To proaktywne podejście pozwala zaoszczędzić pieniądze i zapewnia niezawodność sieci.

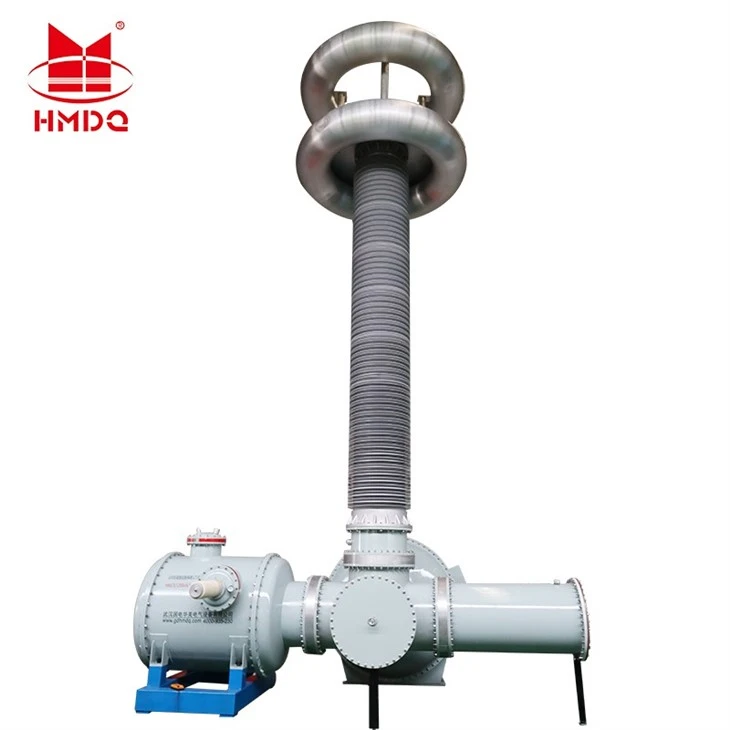

Oferujemy również łączone rozwiązania testowe, które jeszcze bardziej zwiększają dokładność. Połączony system testowy GTU wysokiego napięcia z czujnikiem wyładowań niezupełnych UHF integruje detekcję wyładowań niezupełnych UHF, która jest bardziej czuła na wyładowania powierzchniowe niż tradycyjny elektryczny pomiar wyładowań niezupełnych. Czujniki UHF wychwytują sygnały elektromagnetyczne uwalniane przez wyładowania niezupełne, co czyni je idealnymi do wykrywania wyładowań na zewnątrz izolacji GTU, gdzie czujniki elektryczne mogą je przeoczyć. Łącząc pomiary elektrycznych wyładowań niezupełnych z detekcją UHF, nasz połączony system zapewnia pełniejszy obraz stanu GTU, poprawiając dokładność ocen. Jest to szczególnie przydatne w przypadku starszych GTU, gdzie degradacja powierzchni jest powszechna i może prowadzić do przeskoków.
Kolejna kwestia: dokładność nie zależy tylko od samego sprzętu, ale od tego, jak go używasz. Nawet najdokładniejszy system da złe wyniki, jeśli nie będziesz przestrzegać odpowiednich procedur testowych. Dlatego zapewniamy wszystkim naszym klientom praktyczne szkolenia, obejmujące wszystko, od przygotowania GTU do testów po interpretację wyników wyładowań niezupełnych i hipot. Dysponujemy także biblioteką zasobów, w tym protokołami testów zgodnymi z normami IEC, które pomogą Ci uzyskać za każdym razem najdokładniejsze odczyty. Na przykład, gdy wykonujesz test wysokiego napięcia, musisz powoli zwiększać napięcie, utrzymywać je przez wymagany czas i sprawdzać, czy podczas testu nie doszło do częściowego rozładowania. Jeśli przyspieszysz rampę napięcia, możesz wprowadzić na izolację naprężenia, które nie są reprezentatywne dla rzeczywistych warunków pracy, co prowadzi do niedokładnych wyników. Dzięki naszemu szkoleniu Twój zespół będzie wiedział, jak postępować zgodnie z właściwymi krokami, dzięki czemu dokładność testów pozostanie stała.
A teraz rozwiążmy powszechny mit: „wyższe napięcie oznacza większą dokładność”. To niekoniecznie prawda. System 500 kV nie ma lepszej dokładności niż system 200 kV tylko dlatego, że ma wyższe napięcie — dokładność zależy od czujników, kalibracji i redukcji szumów. Na przykład nasz system testowania napięcia wytrzymywanego prądu przemiennego o częstotliwości sieciowej jest dostępny w zakresach od 5 kV do 500 kV, wszystkie z tą samą dokładnością czujnika klasy 0,2 i niskim poziomem hałasu. Niezależnie od tego, czy testujesz GTU do dystrybucji niskiego napięcia, czy GTU do transmisji wysokiego napięcia, uzyskasz tę samą niezawodną dokładność. Ta spójność ma kluczowe znaczenie w przypadku flot testujących wiele typów sprzętu, ponieważ nie trzeba dostosowywać standardów w zależności od używanego systemu.
A co z długoterminową dokładnością? Z biegiem czasu sprzęt może się zużyć, ale nasze systemy są zbudowane z trwałych komponentów, które zachowują swoją dokładność przez ponad 10 lat, nawet przy codziennym użytkowaniu w trudnych warunkach. Stosujemy obudowy odporne na korozję, czujniki stabilizowane temperaturowo i uszczelnioną elektronikę, dzięki czemu nie musisz często wymieniać części, aby zapewnić dokładność pomiarów. Wielu naszych klientów korzysta z naszych systemów testowych GTU od 15 lat, a ich wyniki kalibracji nadal mieszczą się w specyfikacji klasy 0,2, co świadczy o jakości naszego projektu.
Jeśli nadal zastanawiasz się, jak wybrać system spełniający Twoje wymagania w zakresie dokładności, oto krótka lista kontrolna: szukaj systemów z czujnikami napięcia klasy 0,2 lub lepszymi, poziomami hałasu poniżej 10 pC do testów wyładowań niezupełnych, zgodnością z normą IEC 60270 i wbudowanymi narzędziami kalibracyjnymi. Unikaj systemów reklamujących „niski koszt”, ale nie podających klasy czujnika ani poziomu hałasu – to one dadzą niewiarygodne wyniki. W naszej firmie nie idziemy na skróty jeśli chodzi o dokładność, ponieważ wiemy, że od niej zależy niezawodność Twojej podstacji.
Jeśli chcesz dowiedzieć się więcej o tym, jak nasze systemy testowania hipopotamów GTU PD AC mogą poprawić dokładność testów lub masz konkretne pytania dotyczące kalibracji lub zgodności, chętnie porozmawiamy. Niezależnie od tego, czy testujesz pojedyncze GTU, czy tworzysz program testowy obejmujący całą flotę, możemy pomóc Ci znaleźć system odpowiedni do Twoich potrzeb. Skontaktuj się z nami już dziś, aby umówić się na demonstrację lub omówić swoje wymagania.
Referencje
IEC 60270:2000, Techniki badań wysokiego napięcia – Pomiary wyładowań niezupełnych. Międzynarodowa Komisja Elektrotechniczna, Genewa, 2000.
IEEE Std 400.2-2018, Przewodnik IEEE dotyczący testowania wyładowań częściowych transformatorów mocy, reaktorów i dławików bocznikowych. Instytut Inżynierów Elektryków i Elektroników, Nowy Jork, 2018.
„Dokładność pomiaru wyładowań niezupełnych: najlepsze praktyki dotyczące konserwacji podstacji”. Międzynarodowa Rada ds. Dużych Systemów Elektrycznych (CIGRE), 2021.
