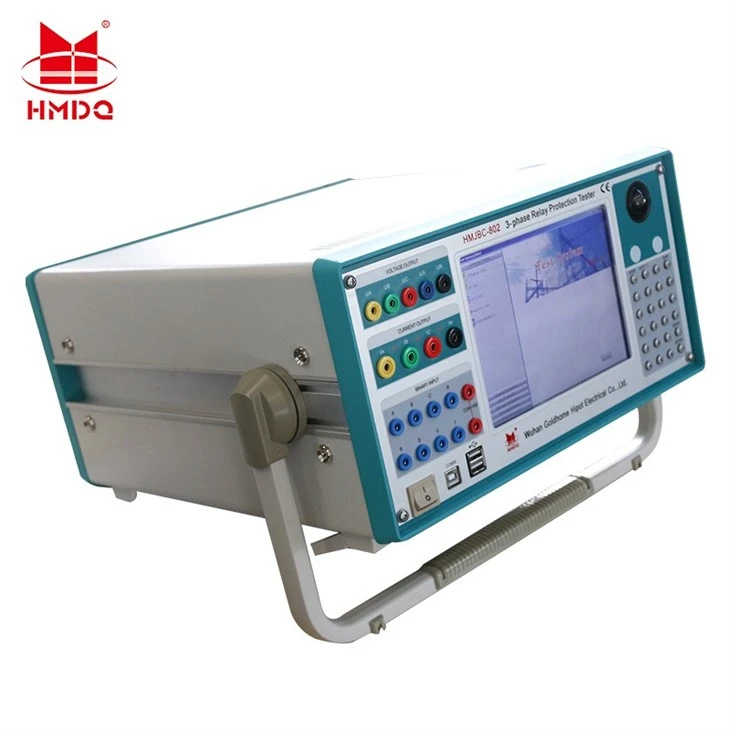

Jeśli kiedykolwiek pracowałeś przy konserwacji instalacji elektrycznych, automatyce przemysłowej lub testowaniu systemów elektroenergetycznych, prawdopodobnie słyszałeś o:Trójfazowy przekaźnik zabezpieczający przed wtryskiem prądu wtórnego– koń pociągowy, który utrzymuje płynną pracę sieci energetycznej, wykrywając awarie i wyłączając obwody, zanim nastąpi katastrofa. Jako dostawca tych przekaźników ciągle otrzymuję pytanie: „Czy mój istniejący 3-fazowy przekaźnik zabezpieczający przed wtryskiem prądu wtórnego można zmodernizować zamiast go całkowicie wymieniać?”
Przejdźmy do sedna: Tak, w większości przypadków modernizacja jest nie tylko możliwa – jest często o wiele bardziej opłacalna niż wyrzucenie zupełnie dobrego urządzenia na nowe. Na przestrzeni lat pomogłem dziesiątkom kierowników zakładów i zespołów elektrycznych przejść przez ten proces i chcę opisać, jak to wygląda, dlaczego ma to sens i jak prawidłowo to przeprowadzić.
Po pierwsze, upewnijmy się, że jesteśmy na tej samej stronie w kwestii tego, co aTrójfazowy przekaźnik zabezpieczający przed wtryskiem prądu wtórnegofaktycznie tak. Przekaźniki te symulują awarie elektryczne w systemie zasilania (takie jak zwarcie lub przeciążenie), aby sprawdzić, czy wyłączniki automatyczne i systemy zabezpieczające działają zgodnie z przeznaczeniem. Kiedy działają nieprawidłowo lub stają się przestarzałe, masz dwie możliwości: wymianę całego urządzenia lub modernizację jego części. Wymiana pełnego przekaźnika może kosztować dziesiątki tysięcy dolarów, nie wspominając o przestojach i czasie instalacji. Aktualizacja jednak zwykle dotyczy konkretnych, przestarzałych komponentów, przy jednoczesnym zachowaniu niezawodności podstawowego sprzętu.
Które części są więc najczęściej modernizowane? Zacznijmy od mózgu przekaźnika – cyfrowego sterownika. Stare przekaźniki analogowe lub wczesne cyfrowe często działają na wolnych procesorach, mają małe wyświetlacze lub nie integrują się z nowoczesnymi systemami SCADA (nadzorowanie i gromadzenie danych). Jeżeli przekaźnik nie może komunikować się z centralnym systemem monitorowania zakładu, oznacza to, że zasadniczo działa w próżni. Aktualizacja do nowszego cyfrowego modułu sterującego dodaje wyświetlacze dotykowe, zdalne monitorowanie i zgodność z protokołami IEC 61850 (standard nowoczesnej komunikacji energetycznej). Zintegrowaliśmy te ulepszenia w przekaźnikach z 2000 roku, a klienci powiedzieli nam, że to tak, jakby dać staremu przekaźnikowi zupełnie nowy mózg – znacznie taniej niż pełna wymiana.
Następnie moduły wejścia/wyjścia (I/O). Stare przekaźniki często wykorzystują przekaźniki mechaniczne do wejścia i wyjścia sygnału, które z czasem ulegają zużyciu. Mają także ograniczoną liczbę sygnałów, które mogą obsłużyć. Modernizacja do półprzewodnikowych modułów we/wy zwiększa trwałość, obsługuje więcej sygnałów, a nawet pozwala na zastosowanie wejść analogowych w celu dokładniejszego wykrywania napięcia i prądu. Jeden z naszych klientów w zakładzie produkcyjnym miał stary przekaźnik, który błędnie odczytywał poziomy prądu, powodując niepotrzebne wyłączenia – szybka aktualizacja modułu we/wy rozwiązała ten problem w ciągu tygodnia i nie była wymagana pełna wymiana.
Potem jest oprogramowanie. Wiele starszych przekaźników działa na przestarzałym oprogramowaniu sprzętowym, które ma luki w zabezpieczeniach (w dzisiejszych czasach jest to bardzo ważne, ponieważ systemy zasilania stają się coraz bardziej połączone) i nie obsługuje nowoczesnych schematów zabezpieczeń, takich jak wykrywanie łuku elektrycznego lub technologia synchrofazorów. Aktualizacja oprogramowania sprzętowego lub wymiana całego stosu oprogramowania aktualizuje te zabezpieczenia, dodaje poprawki cyberbezpieczeństwa i pozwala dostosować się do nowych wymagań systemu zasilania bez dotykania fizycznego sprzętu. Niedawno przeprowadziliśmy aktualizację oprogramowania floty przekaźników w przedsiębiorstwie użyteczności publicznej i po aktualizacji zgłosiliśmy zmniejszenie liczby fałszywych wyłączeń o 30%.
Czekaj, ale kiedy powinieneśnieaktualizacja? To uczciwe pytanie. Jeśli rdzeń przekaźnika jest skorodowany, zasilacz ulega awarii lub jest starszy niż 15 lat (zwłaszcza jeśli jest to jednostka analogowa), modernizacja może nie być tego warta. Koszt modernizacji tych części może zbliżyć się do kosztu nowego przekaźnika, co może skutkować powstaniem systemu patchworkowego, który będzie trudny w utrzymaniu. Ponadto, jeśli potrzebujesz funkcji, których zasadniczo nie da się dodać do istniejącego przekaźnika – takich jak zaawansowana komunikacja światłowodowa lub wielofunkcyjne testowanie nowych systemów energii odnawialnej – prawdopodobnie najlepszym rozwiązaniem będzie pełna wymiana.
Rzecz w tym, że większość ludzi nie zdaje sobie sprawy, że modernizacja nie jest projektem typu „zrób to sam”. Potrzebujesz odpowiednich narzędzi, aby sprawdzić, czy aktualizacja działa, prawda? To właśnie tam takie rzeczy jakZestaw do testowania zabezpieczeń przekaźników trójfazowychlubTester przekaźników 3-fazowychwejdź. Przed i po modernizacji należy przeprowadzić symulacje usterek, aby upewnić się, że przekaźnik nadal wyłącza się przy właściwym prądzie, napięciu i czasie. Nasz zespół zawsze zaleca użycie wysokiej jakości testera do sprawdzenia aktualizacji – ponieważ nawet niewielki błąd w okablowaniu podczas aktualizacji może sprawić, że przekaźnik stanie się bezużyteczny. Mamy nawet klientów, którzy korzystają z naszychOptyczny tester ochrony przekaźnika cyfrowegodo testów po aktualizacji, ponieważ obsługuje nowe protokoły cyfrowe bez dodatkowych adapterów. W przypadku mniejszych systemów aTester przekaźników jednofazowychmoże wystarczyć, ale w przypadku przekaźników 3-fazowych potrzebna jest dokładność, jaką zapewnia jednostka 3-fazowa.
Chcę jasno powiedzieć: modernizacja nie zawsze jest właściwym posunięciem, ale jest świetną opcją dla większości przemysłowych i komercyjnych systemów zasilania. Obniża koszty, skraca przestoje i wydłuża żywotność istniejącej inwestycji. A jeśli zdecydujesz się na modernizację, kluczowa będzie współpraca z dostawcą, który zna zarówno przekaźnik, jak i narzędzia testujące – unikniesz typowych pułapek, takich jak niekompatybilne komponenty lub nieprawidłowa kalibracja.
Jeśli zastanawiasz się, czy Twój przekaźnik można zmodernizować lub jesteś gotowy, aby rozpocząć proces, nie wahaj się z nami skontaktować. Współpracowaliśmy ze wszystkim, od małych firm po duże floty usług użyteczności publicznej, i możemy pomóc Ci dowiedzieć się, czy modernizacja jest najlepszym wyborem dla Twoich potrzeb. Niezależnie od tego, czy potrzebujesz porady na temat części, które należy zmodernizować, czy wskazówek dotyczących testowania przy użyciu odpowiedniego sprzętu, nasz zespół jest tutaj, aby Ci pomóc.
Referencje
- Norma IEEE C37.90.1, „Wymagania dotyczące wydajności przekaźników i systemów przekaźników”
- Międzynarodowa Komisja Elektrotechniczna (IEC) 61850, „Sieci i systemy komunikacyjne w automatyce energetycznej”
- Stowarzyszenie ds. konserwacji przemysłowych systemów zasilania (IPSMA), „Najlepsze praktyki dotyczące modernizacji i modernizacji przekaźników”
- „Testowanie wtórnego wtrysku przekaźników mocy”, Magazyn Electrical Construction & Maintenance, 2022.
